keskiviikko 30. elokuuta 2017

Mittaus Asiaa




















 Pistotulppaliitäntäisen, suojamaadoitetun laitteen eristysresistanssi mitataan yhdistettyjen vaihe- ja nollajohtimien sekä suojamaadoitusjohdon väliltä. Laite on erotettu sähkösyötöstä mittauksen ajaksi.

R=pl/A

Potentiaali: Sähköinen potentiaali on Fysikaalisesti ainoastaan kahden pisteen välinen sähköinen potentiaalinenero eli jännite on merkitsevä.





Eristystilanmittaus: Mittaus jännitteeksi hyväksytään vain 500v DC (tasajännite)


maanantai 28. elokuuta 2017

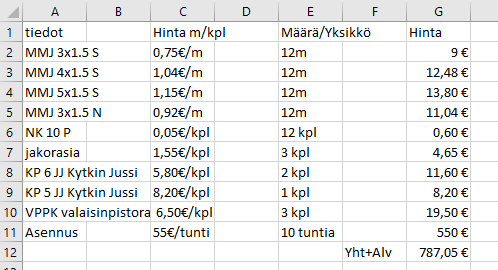

torstai 24. elokuuta 2017

työturvallisuustehtävät

Työturvallisuuden tehtäviä
1.     Mistä työturvallisuus koostuu?
toimintaperiaatteista, ja sääntöjen/määräysten noudattamisesta

2.     Mihin työturvallisuuskorttia tarvitaan?
ilman työturvallisuuskorttia sinulla ei ole oikeutta tehdä töitä mitkä vaativat kyseisen kortin

3. Mitä TR-mittaus tarkoittaa ja miten se toteutetaan käytännössä?
TR-mittari on havaintomenetelmä rakennustyön turvallisuuteen. Sen tavoite EI OLE mahdollisimman korkea indeksi – vaan turvallinen työmaa.

4. Olen aloittamassa sähköalan opiskelijana, mitä työ- ja mittavälineitä minun on osattava/opeteltava käyttämään?
kaikkia perustyökaluja/työhön vaadittavia  ja varsinkin yleismittaria

5. Selvitä lyhyesti, kunkin mittalaitteen käyttö?
yleismittarin käyttö:
 ·  Valitse V~ (ac) tai V (dc), tarpeen mukaan.
·  Kytke musta mittausjohto COM- tuloliittimeen. Kytke punainen mittausjohto V-tuloliittimeen.
·  Jos yleismittarissa on vain manuaalinen alueenvalinta, valitse suurin alue, jottei tulo ylikuormittuisi.
·  Kytke mittapäiden kärjet kuormittavan piirin tai teholähteen ”yli” (rinnankytkentä).
·  Katso mittarilukema ja tarkista samalla mittausyksikkö. Huomaa: Varmista dc-mittauksissa oikea napaisuus (±) kosket-tamalla punaisella mittapäällä piirin positiivista päätä ja mustalla negatiivista päätä tai piirin maata.

Jänniteenkoestin kynä :  Viet vain eristetyn, tukevan "kynän" kärjen mittakohteeseen, jolloin päässä palaa punainen valo mittauskohteen ollessa jännitteellinen. Kuutamourakointia varten toisessa päässä valkoinen led-taskulamppu.


6. Mikä on työpukin max. korkeus, jolla saa työskennellä = 2 metriä

Sähköturvallisuuden tehtäviä

Sähköturvallisuuden tehtäviä k
1. Selosta mikä ero on
maallikolla = Maalikko tarkoittaa ei-ammattilaista

Opastetulla henkilöllä = pystyy tekemään töitä  vain jos on opastettu

Sähköalan ammattihenkilöllä = on kouluttautunut ja omaa ammattipätevyyden

2. Mitä sinun pitää huomioida, kun työskentelet sähkötyösalissa tai sähkötyöharjoituksissa? = turvallisuusriskit,ja työympäristö

3. Mitä osaamista vaaditaan työssäoppimiseen tai työharjoitteluun?= perusosaamista muuten työssäopista ei tule mitään

4. Miten siisteys vaikuttaa turvallisuuteen?=
kun ei ole rojua lattiat ja seinät täynnä niin on parempi työskennellä ja liikkua



5. Mitkä ovat sähkölaitteiden suojausluokat?

Sähkölaitteet jaetaan sähköiskulta suojaamisen kannalta neljään luokkaan: 0, I, II ja III.

Luokan 0-laitteessa on vain sähköisen eristyksen kannalta tarpeellinen yksikertainen eristys ns. peruseritys. Jos tämä eristys pettää, suojaus perustuu siihen, että laitteen käyttöympäristö on eristävä. Tämä on hankala toteuttaa ja sen takia luokan 0 uusia laitteita ei ole myyty enää yli 20 vuoteen. Vanhoja luokan 0 laitteita on kuitenkin edelleen paljon käytössä.


Luokan I laitteessa on peruseristys ja sähköiskulta suojaaminen on toteutettu suojamaadoituksella. Suojamaadoituksessa sähkölaitteiden rungot ja kosketeltavat metalliosat on yhdistetty maahan. Tällä on sähköturvallisuuden kannalta kaksi merkitystä:
  • Suojamaadoituksen avulla saadaan aikaiseksi niin sanottu potentiaalintasaus, eli sähkölaitteiden runkojen välillä ei ole jännite-eroja, jotka voisivat aiheuttaa vaarallisia sähköiskuja.
  • Kun sähkölaitteiden rungot on yhdistetty maahan, sähkölaitteeseen tuleva eristysvika aiheuttaa maahan niin ison virran, että syöttävän johdon suojana oleva sulake palaa tai katkaisija toimii hyvin nopeasti ja poistaa vaaratilanteen.
Luokan I siirrettävissä sähkölaitteissa on suojakoskettimilla varustettu pistotulppa. Suojakoskettimien avulla sähkölaitteen metalliosat kytketään asennuksen suojamaadoitukseen. Suojamaadoituksen toiminnasta on lisää sähköasennusten suojaus-osiossa.

Luokan II sähkölaitteessa on peruseristyksen lisäksi lisäeristys, joka suojaa silloin, kun peruseristys pettää. Luokan II laitteen suojaus ei tarvitse suojamaadoitusta, eikä sitä itse asiassa saa edes käyttää

Luokan III laitteissa käytetään ns. pienoisjännitettä, joka on korkeintaan 50 V vaihtojännitettä tai 120 V tasajännitettä – tyypillisesti jännite on 12 V tai 24 V. Jännite tuotetaan verkkovirrasta muuntajalla tai muulla liitäntälaitteella, jolla saavutetaan myös luotettava erotus syöttävästä verkosta


6. Selvitä suojausluokkien toimintaperiaate?=
Vastattu  tehtävässä 5

7. Mistä sähköturvallisuus koostuu?=
Asianmukaisettyövaatteet/suojavarusteet
toimintaperiaatteista/tavoista


8. Mitä tarkoittaa sfs 6002?=
Sähkötyöturvallisuuskoulutus josta saadaan sähkötyöturvallisuuskortin joka uusitaan 5 vuoden välein

9. Mitä osaamista sähkötyöturvallisuus kortti edellyttää?
että osaa toimia turvallisuusmääräysten mukaisesti ja niitä noudattaen


10. Kirjaa käyttöönottotarkastuksen eri vaiheet mittaukset?


Ensin jännitteettömät käyttöönottomittaukset:
  • Eristysresistanssin mittaus.
  • Suojajohtimen jatkuvuusmittaus
  • Oikosulkuvirran ja silmukkaimpedanssin mittaaminen
  • Silmukkaimpedanssi on lähdeimpedanssi, joka mitataan linjan (L) ja suojausmaadoituksen (PE) välillä.
    • Maattoresistanssin mittaaminen
    resistanssimittaus kahden testipaalun ja testattavan maadoituselektrodin välillä. Voidaan mitata myös silmukkatestin yhteydessä.
    • Linjaimpedanssi (ei-vikavirta)
      • lähdeimpedanssi, joka mitataan linjajohtimien tai linjan ja nollajohtimen välillä
      • linjojen välinen impedanssi 3-vaiheisessa järjestelmässä
      • L-PE silmukan mittaus (mikäli ei vikavirtasuojakytkimiä, esim. kiuas)
      • mahdollinen oikosulkuvirta, joka voi mahdollisesti virrata, jos vaihejohdin on oikosulussa maadoitusjohtimen tai toisen vaihejohtimen kanssa.
    • Kolmivaiheasennuksissa vaihejärjestyksen eli pyörimissuunnan tarkastus
    • Vikavirtasuojien virtojen ja toiminta-aikojen mittaaminen niissä kytkennöissä, joissa vikavirtasuoja on käytössä.

perjantai 18. elokuuta 2017

laskuja

Perehtyminen Sähkötekniika ja peruslaskut


Yleisimmin Ohmin lakiikirjoitetaan  muotoon.
   U = Jännite [V] voltti R = Resistanssi (Ω) Ohmia I = Virta [A] Ampeeri


TEHONLASKENTA
Sähköinen teho lasketaan virran voimakkuuden [] ja jännitteen [U] tulona:








P=UI
